Jackery SolarSaga 接続ケーブル


¥3,999 (税込)

【使用方法】

●Y型並列接続ケープルは3枚、または3枚以上のJackery SolarSaga 100 Primeを Jackeryポータブル電源1000Pro/1000Plus/1500Pro/2000Pro/2000New/2000Plus/3000Proに接続する場合に使用するケープル。



●Y型直列接続ケープルは3枚、または3枚以上のJackery SolarSaga 100 PrimeをJackeryポータブル電源600Plus/1000Pro/1000New/1000Plus/1500pro/2000Pro/2000New/2000Plus/3000Proに接続する場合に使用するケープル。

●3メートルAnderson延長ケープルはJackeryのポータブル電源とSolarsoga 100Primeの接続距離を延長する3mのケーブルです。



【安心の3年保証】
購入日から2年の保証に加えて1年の延長保証を追加（製品の保証登録が不要です）。3年間の長期保証を実現しているため、購入後も安心してお使いいただけます。

サービスとお支払い方法
1~3営業日以内に発送予定 全国送料無料
30日間の返品期間｜Jackery 公式通販 30日間の返品期間
電話対応とチャット・Line対応可能｜Jackery 公式通販 電話対応とチャット/LINE対応可能

お支払い方法

お支払い方法

payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon
サービスとお支払い方法
1~3営業日以内に発送予定 全国送料無料
30日間の返品期間｜Jackery 公式通販 30日間の返品期間
電話対応とチャット・Line対応可能｜Jackery 公式通販 電話対応とチャット/LINE対応可能

お支払い方法

お支払い方法

payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon payment icon
Jackery SolarSaga 接続ケーブル（SolarSaga 100 Prime 専用）

スペック

スペック

製品名 型番 最大電圧 最大電流 長さ

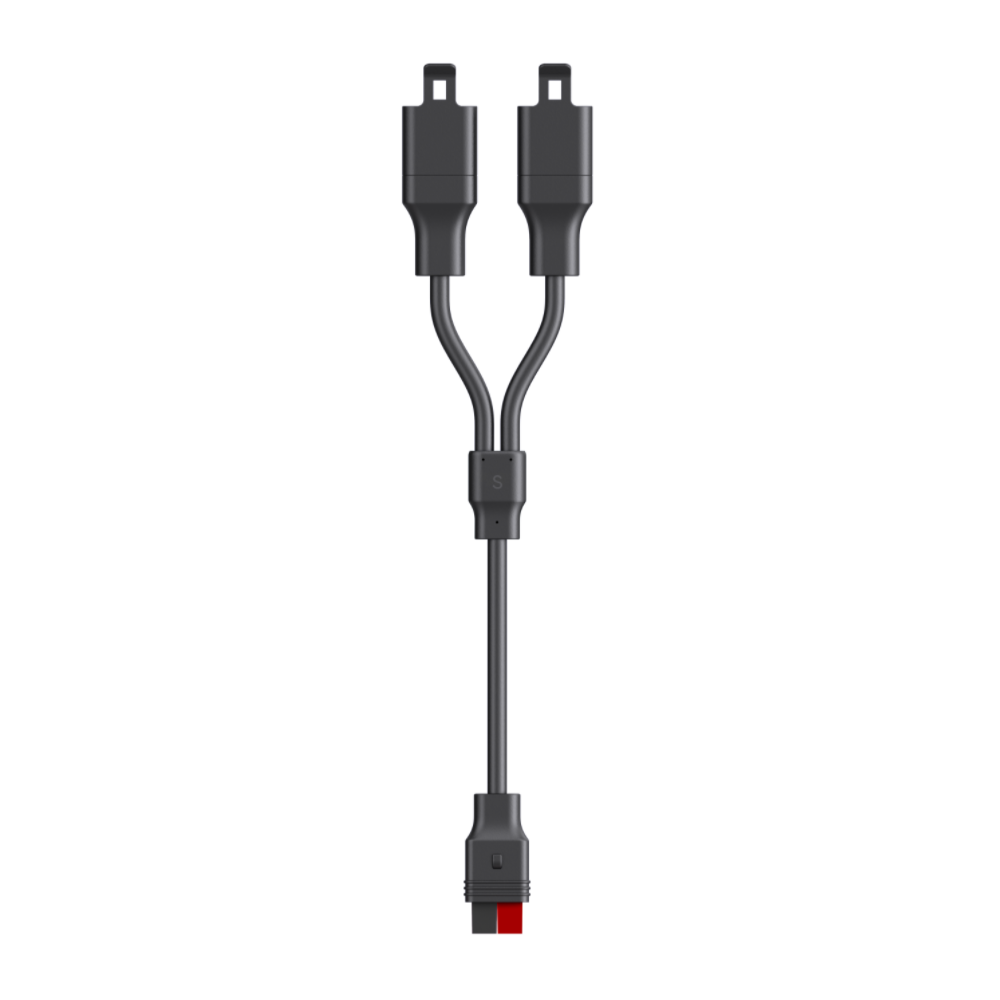

Jackery Y 型直列接続ケーブル
JA-SC01A

120V

20A

300mm

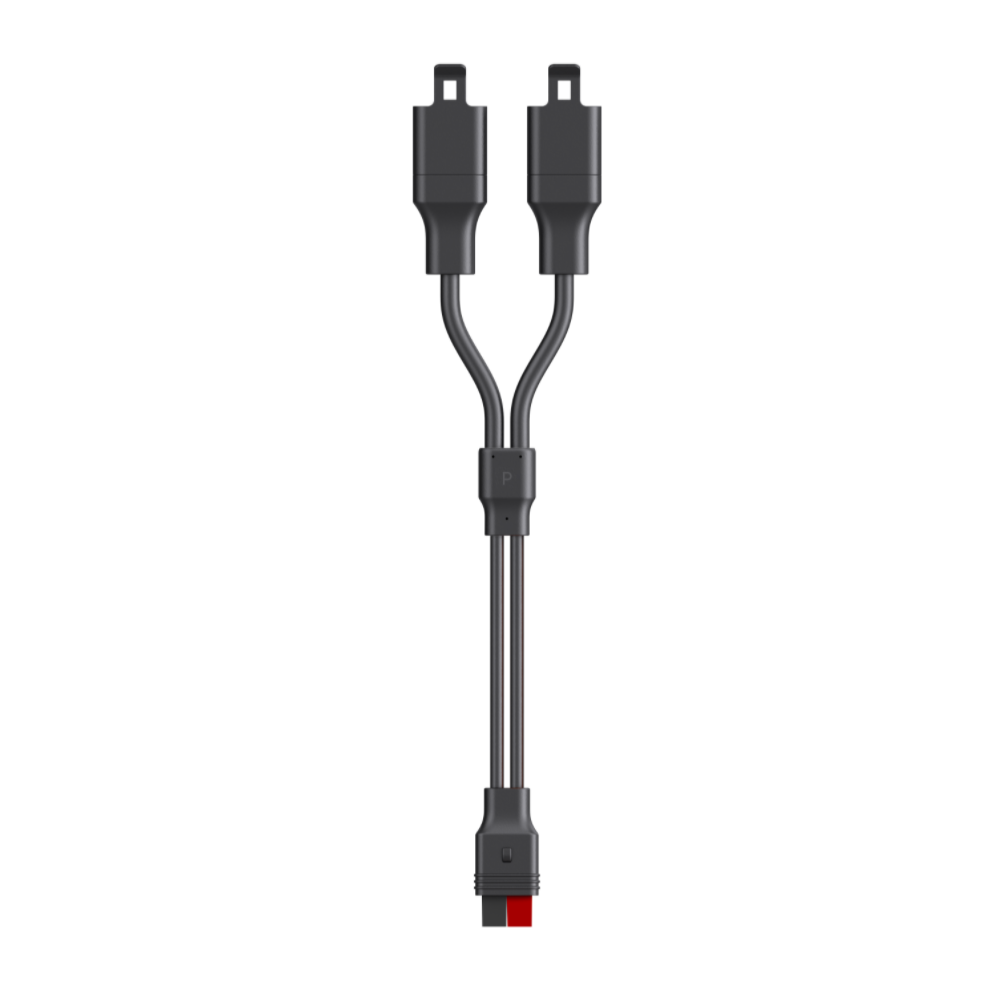

Jackery Y 型並列接続ケーブル
JA-PC01A

120V

25A

300mm

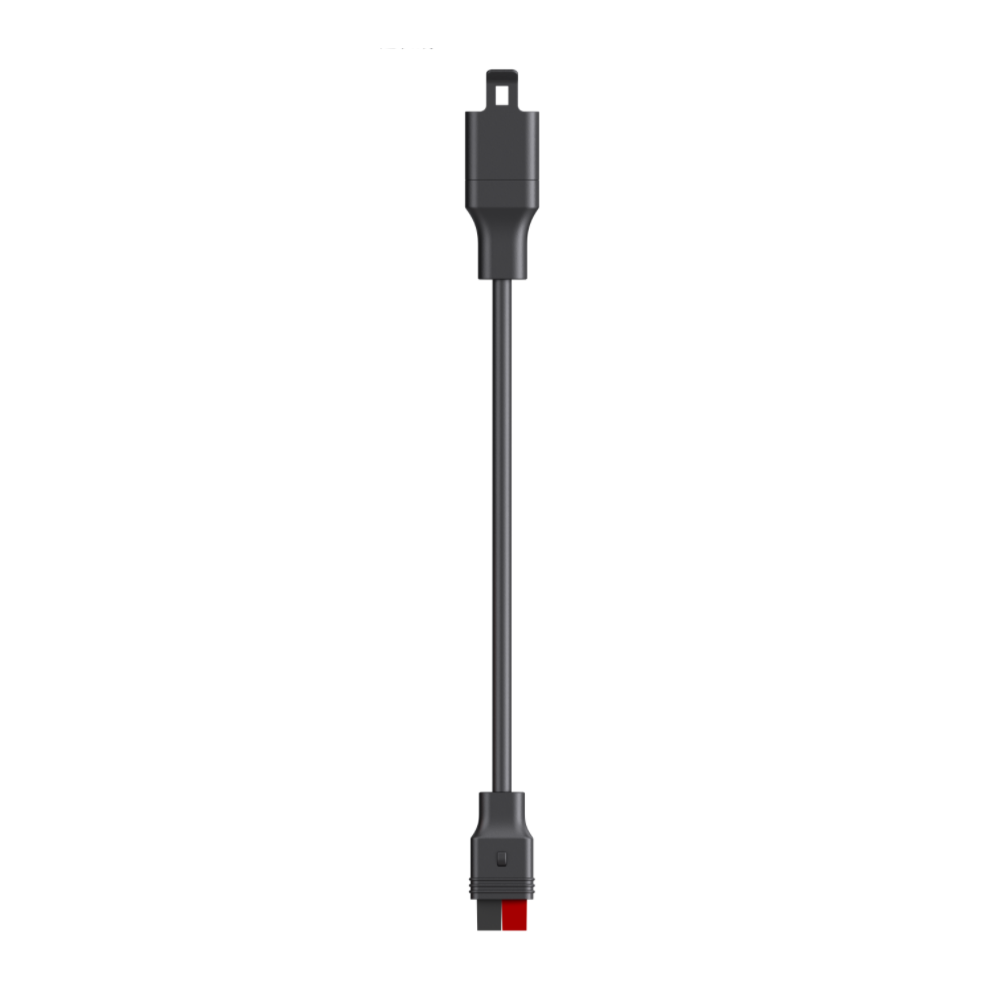

Jackery Andeson延長ケーブル（ポータブル電源接続用）
JA-CA03A

120V

20A

3000mm

使用方法

使用方法

直列接続図（直列接続コネクタの表面は "S" マーク） 並列接続図（並列接続コネクタの表面は "P"マーク ）
SolarSaga 100 Prime を直列接続する場合（直列接続コネクタの表面は
SolarSaga 100 Prime の並列接続図（並列接続コネクタの表面は

JACKERY ポータブル電源への接続方法

1つのDC（直流）入力ポートで、SolarSaga 100 Primeを最大2枚まで直列接続できます。うち、Jackery ポータブル電源 600 Plusは最大2枚、Jackery ポータブル電源 1000 Newは最大4枚まで接続可能、詳細は下図をご参照ください。

JACKERY ポータブル電源への接続方法

2）対応モデル： Jackery ポータブル電源 1500
1つのDC（直流）入力ポートで、SolarSaga 100 Primeを最大2枚まで並列接続できます。 Jackery ポータブル電源 1500では最大4枚まで接続可能、詳細は下図をご参照ください。

Jackery ポータブル電源 1500では最大4枚までSolarSaga 100 Primeを接続可能

3）対応モデル：Jackery ポータブル電源 1000 Plus
1つのDC（直流）入力ポートで、SolarSaga 100 Primeを最大4枚まで直列/並列接続できます。 Jackery ポータブル電源 1000 Plusでは最大8枚まで接続可能、詳細は下図をご参照ください。

Jackery ポータブル電源 1000 PlusではSolarSaga 100 Primeを最大8枚まで接続可能

4）対応モデル： Jackery ポータブル電源 2000 Plus/Jackery ポータブル電源 2000 Pro/Jackery ポータブル電源 3000 Pro
1つのDC（直流）入力ポートで、SolarSaga 100 Primeを最大6枚まで直列/並列接続できます。 Jackery ポータブル電源 2000 Plus/Jackery ポータブル電源 2000 Pro/Jackery ポータブル電源 3000 Proでは最大12枚まで接続可能、詳細は下図をご参照ください。

Jackery ポータブル電源 2000 Plus/Jackery ポータブル電源 2000 Pro/Jackery ポータブル電源 3000 Proは、SolarSaga 100 Primeを最大12枚まで接続可能

注意事項：
1.上記の接続図は参考用です。複数のソーラーパネル接続については、直列/並列接続されたソーラーパネルの出力電圧の合計が、受電側の最大電圧を超えないようにし、直列/並列接続されたソーラーパネルの出力電流の合計が、最大電流を超えないように、受電側の最大入力電圧や電流に合わせて接続する必要
があります。
2. Jackery Anderson Yシリーズコネクター、Jackery Anderson Y型並列用コネクター、およびJackeryAnderson延長ケーブルは、それぞれ許容できる定格電流と電圧の制限により、直列/並列接続されたソーラーパネルの出力電流や電圧の合計が、対応する付属品の限界値を超えようにする必要があります。
