Jackery SolarSaga 40 Miniが各ポータブル電源の接続・操作方法マニュアル

シェア

このページでは、ソーラーパネル【Jackery SolarSaga 40 Mini】がポータブル電源各機種のつなぎ方と接続手順を解説しています。Jackery SolarSaga 40 Miniをお持ちの方は、本マニュアルをご参考ください。

目次

1.Jackery SolarSaga 40 MiniのDC出力ポートについて


Jackery SolarSaga 40 Miniが標準装備している接続ケーブルの出力ポートは【DC8020】です。(下記画像をご参照)

Jackery SolarSaga 40 Miniが標準装備している接続ケーブルの出力ポートは【DC8020】

DC入力端子が【DC7909】のJackeryポータブル電源と接続する際は、別途【DC8020 - DC7909トランスジャック】を使い、Jackery SolarSaga 40 Miniの出力ポート【DC8020】を【DC7909】に変換する必要がございます。(下記画像をご参照)

Jackery SolarSaga 40 Miniの出力ポート【DC8020】を【DC7909】に変換

また、DC入力端子がUSB-Cの下記ポータブル電源に接続する際は、Jackery SolarSaga 40 Miniの出力ポート【DC8020】を【USB-C】に変換する必要があります。

● Jackery Explorer 100 Plus(JE-100C)

● Jackery ポータブル電源 300 Plus(JE-300C)

● Jackery ポータブル電源 240 New(JE-240D)

Jackery SolarSaga 40 MiniのDC出力ポート【DC8020】を【USB-C】に変換するには、付属の「DC8020 - USB-Cトランスジャック」(下記画像)を接続してください。

DC8020 - USB-Cトランスジャック旧タイプ

なお、上記の【DC8020 - USB-Cトランスジャック】は旧タイプです。最新の【DC8020 - USB-Cトランスジャック】は下図のようなスティック状となっております。

最新の【DC8020 - USB-Cトランスジャック】

即ち、ソーラーパネルのDC出力ポートを、接続するポータブル電源のDC入力端子の形状と一致させる必要があります。

2.Jackery各ポータブル電源のDC入力端子の種類

ソーラーパネルとポータブル電源を接続する際には、ソーラーパネルのDC出力ポートとポータブル電源のDC入力端子の種類が一致しなければいけません。

まずはお持ちのポータブル電源のDC入力端子種類を下記からご確認ください

● Jackeryポータブル電源240/400/700/708/1000:【DC7909】

● Jackeryポータブル電源1500/Proシリーズ/1000・2000New/600・1000・2000Plus:【DC8020】

● Jackeryポータブル電源100 Plus/300 Plus/240new:【USB-C】

画像付きで詳しく解説するので、どうぞご参照ください。ポータブル電源の型番確認方法はこちらへ

①Jackeryポータブル電源240/400/700/708/1000のDC入力端子種類:【DC7909】



Jackeryポータブル電源240/400/700/708/1000のDC入力ポート種類:【DC7909】

下記の製品名・型番に該当するポータブル電源のDC入力ポートは【DC7909】です。(上記画像をご参照) (ポータブル電源型番の確認方法はこちらへ)

Jackery ポータブル電源 240(PTB021)

Jackery ポータブル電源 400(PTB041)

Jackery ポータブル電源 700

Jackery ポータブル電源 708(PTB071)

Jackery ポータブル電源 1000(PTB101)

Jackery SolarSaga 40 Miniには、DC7909出力ポートおよび変換用のトランスジャックがデフォルトで装備されていません。

別途「DC8020 - DC7909トランスジャック」をご購入のうえ、Jackery SolarSaga 40 MiniDC出力ポート【DC8020】を【DC7909】に変換してから上記ポータブル電源に接続してください。

詳しい接続手順は、本ページ内の「Jackeryポータブル電源200/400/700/708/1000との接続手順」にて解説しています。

②Jackeryポータブル電源1500/Proシリーズ/1000・2000New/600・1000・2000PlusのDC入力端子種類:【DC8020】


Jackeryポータブル電源1500/Proシリーズ/1000・2000New/600・1000・2000PlusのDC入力端子種類:【DC8020】

下記の製品名・型番に該当するポータブル電源のDC入力ポートは【DC8020】です。(上記画像をご確認)

● Jackery ポータブル電源 1500【型番:PTB152】

● Jackery ポータブル電源 1000 Pro【型番:JE-1000B】

● Jackery ポータブル電源 1500 Pro【型番:JE-1500B】

●Jackeryポータブル電源2000Pro【型番:JE-2000A】

●Jackeryポータブル電源3000Pro【型番:JE-3000A】

● Jackery ポータブル電源 1000 New【型番:JE-1000D】

● Jackery ポータブル電源 2000 New【型番:JE-2000D】

● Jackery ポータブル電源 600 Plus【型番:JE-600C】

● Jackery ポータブル電源 1000 Plus【型番:JE-1000C】

● Jackery ポータブル電源 2000 Plus【型番:JE-2000C】

そのため、Jackery SolarSaga 40 Mini側の出力ポート【DC8020】は直接上記ポータブル電源のDC入力端子と接続できます詳しい接続手順は、本ページ内の「Jackeryポータブル電源1500/Proシリーズ/1000 New/2000 New/600 Plus/1000 Plus/2000 Plusとの接続手順」をご参照ください。

③Jackeryポータブル電源100 Plus/300 Plus/240newのDC入力端子種類:【USB-C】


Jackeryポータブル電源100 Plus/300 Plus/240newのDC入力端子種類:【USB-C】

下記の製品名・型番に該当するポータブル電源の入力ポートは【USB-C】(上記画像をご参照)です。

● Jackery Explorer 100 Plus(JE-100C)

● Jackery ポータブル電源 300 Plus(JE-300C)

● Jackery ポータブル電源 240 New(JE-240D)

そのため、Jackery SolarSaga 40 Miniの出力ポート【DC8020】をソーラーパネル付属の【DC8020 - USB-Cトランスジャック】と接続して【USB-C】に変換しなければいけません。

Jackery SolarSaga 40 Miniの出力ポート【DC8020】を【DC8020 - USB-Cトランスジャック】と接続して【USB-C】に変換

なお、上記の【DC8020 - USB-Cトランスジャック】は旧タイプです。最新の【DC8020 - USB-Cトランスジャック】は下図のようなスティック状となっております。

最新の【DC8020 - USB-Cトランスジャック】

詳しい接続手順は、本ページ内の「Jackeryポータブル電源100 Plus/300 Plus/240 Newとソーラーパネル(SolarSaga 40 Mini)の接続手順」をご参照ください。

3.Jackeryポータブル電源200/400/700/708/1000との接続手順



Jackeryポータブル電源200/400/700/708/1000とSolarSaga 40 Miniの接続手順

Jackeryポータブル電源240/400/700/708/1000とJackery Solar Saga 40 Miniの接続手順を解説します。

なお、ここではJackeryポータブル電源708とJackery SolarSaga 40 Miniの接続方法を例として説明していますが、上記に該当すれば、いずれの機種でも接続手順は変わりません(一部、ケーブル接続位置は異なる場合があります)。

Step1:まずはJackery Solar Saga 40 Miniを用意して広げてください。

Jackery Solar Saga 40 Miniを用意して広げてください。

Step2:太陽の方向にパネル面を向けてJackery Solar Saga 40 Miniを設置し、充電の準備を整えていきましょう。

Jackery Solar Saga 40 Miniには、背面にスタンドが装備されていません。そのため、充電するポータブル電源やイス・テーブルなど、何か物に立てかけて使うのがおすすめです。

太陽の方向にパネル面を向けてJackery Solar Saga 40 Miniを設置

Step3:Jackery Solar Saga 40 Mini付属の接続ケーブルを取り出して準備します。

パネル背面の左上側に、シリコンカバーに隠れたDC入力端子があるので、こちらに接続ケーブルを差し込んでください。

Jackery Solar Saga 40 Miniの接続ケーブルを取り出して入力端子に差し込む

隙間ができないよう、ケーブルをソーラーパネルのDC入力端子にしっかりと奥まで差し込みます。

ケーブルをソーラーパネルのDC入力端子にしっかりと奥まで差し込みます。

Step4:ここまで準備ができたら、Jackery Solar Saga 40 MiniのDC出力ポートと、ポータブル電源のDC入力端子を接続していきます。

Jackeryポータブル電源240/400/700/708/1000の入力ポートは【DC7909】ですので、別途DC8020 - DC7909トランスジャック】を使用し、Jackery Solar Saga 40 Miniの出力ポートを【DC8020】から【DC7909】へ変換します。

【DC8020 - DC7909トランスジャック】を使用し、Jackery Solar Saga 40 MiniのDC8020出力ポートをDC7909出力ポートに変換

Step5:上記トランスジャックを接続して【DC7909】出力ポートに変換したら、ポータブル電源の【INPUT】と書かれたDC入力端子につなぎます

トランスジャックを接続して【DC7909】出力ポートに変換したら、ポータブル電源の【INPUT】と書かれたDC入力端子に接続

接続後、ポータブル電源の液晶画面の「INPUT」に「0W」以外の数字が表示されていれば接続成功です。あとは自動的に充電が進行していくので、特に操作をする必要はありません。

Jackery Solar Saga 40 Miniでソーラー充電

ただし、INPUTに表示されるワット(W)数は、天気や太陽の角度により異なります。必要に応じて設置場所の変更や角度の調整を行ってください。

関連記事:Jackeryソーラーパネル(JS-80A/JS-100F/JS-100D/JS-200D)が各ポータブル電源との接続方法

4.Jackeryポータブル電源1500/Proシリーズ/1000 New/2000 New/600 Plus/1000 Plus/2000 Plusとの接続手順


Jackeryポータブル電源1500/Proシリーズ/1000 New/2000 New/600 Plus/1000 Plus/2000 PlusとSolarSaga 40 Miniの接続手順


Jackeryポータブル電源1500/Proシリーズ/1000 New/2000 New/600 Plus/1000 Plus/2000 PlusとJackery Solar Saga 40 Miniの接続手順を解説します。

なお、このページではJackeryポータブル電源 1000 NewとJackery SolarSaga 40 Miniのつなぎ方法を例として解説していますが、上記に該当すれば、いずれの機種でも接続手順は変わりません(一部、ケーブル接続位置は異なる場合があります)。

Step1:まずはJackery Solar Saga 40 Miniを用意してください。

Jackery Solar Saga 40 Miniを用意してください。

Step2:太陽の方向にパネル面を向けてJackery Solar Saga 40 Miniを設置します。

Jackery Solar Saga 40 Miniには、背面にスタンドが装備されていないため、充電するポータブル電源やイス・テーブルなど、何か物に立てかけるとよいでしょう。

太陽の方向にパネル面を向けてJackery Solar Saga 40 Miniを設置

Step3:Jackery Solar Saga 40 Mini付属の接続ケーブルを取り出して準備します。

パネル背面の左上側に、シリコンカバーに隠れた端子があるので、こちらに接続ケーブルを差し込んでください。

Jackery Solar Saga 40 Mini付属の接続ケーブルを取り出して準備

隙間ができないよう、ケーブルの一端をソーラーパネルDC入力端子へしっかりと奥まで差し込みます。

ケーブルの一端をソーラーパネルDC入力端子へしっかりと奥まで差し込みます。

Step4:Jackery Solar Saga 40 MiniのDC出力ポートと、ポータブル電源のDC入力端子をつなぎましょう。

Jackeryポータブル電源1500/Proシリーズ/1000 New/2000 New/600 Plus/1000 Plus/2000 Plusの入力ポートは【DC8020】ですので、Jackery Solar Saga 40 MiniのDC出力【DC8020】をそのまま使用します。

Jackery Solar Saga 40 MiniのDC出力ポートと、ポータブル電源のDC入力端子を接続

隙間ができないよう、ソーラーパネルのDC出力ポートをポータブル電源のDC入力端子に奥までしっかりと差し込みます。

ソーラーパネルのDC出力ポートをポータブル電源のDC入力端子に奥までしっかりと差し込みます

Step5:接続後、ポータブル電源の画面の「INPUT」に「0W」以外の数字が表示されていれば接続成功で、充電が開始されていますあとは自動的に充電が進行していくので、特に操作をする必要はありません。

Jackery SolarSaga 40 Miniでソーラー発電

ただし、INPUTに表示されるワット(W)数は、天気や太陽の角度により異なります。必要に応じて設置場所の変更や角度の調整を行ってください。

関連記事:Jackeryソーラーパネル(JS-100C/JS-200A/JS-200C/SPL061/SPL101/SPL201)が各ポータブル電源との接続方法

5.Jackeryポータブル電源100 Plus/300 Plus/240 Newとの接続手順


Jackeryポータブル電源100 Plus/300 Plus/240 NewとSolarSaga 40 Miniの接続手順


Jackeryポータブル電源100 Plus/300 Plus/240 NewとJackery Solar Saga 40 Miniの接続手順を解説します。

なお、このページではJackeryポータブル電源 240 NewとJackery SolarSaga 40 Miniの接続方法を例として紹介していますが、上記に該当すれば、いずれの機種でも接続手順は変わりません(一部、ケーブル接続位置は異なる場合があります)。

Step1:まずはJackery Solar Saga 40 Miniを広げます。

Jackery Solar Saga 40 Miniを広げます。

Step2:太陽の方向にパネル面を向けてJackery Solar Saga 40 Miniを設置します。Jackery Solar Saga 40 Miniには、背面にスタンドが搭載されていないので、充電するポータブル電源やイス・テーブルなど、何か物に立てかけて使うことをおすすめします。

太陽の方向にパネル面を向けてJackery Solar Saga 40 Miniを設置

Step3:続いて、Jackery Solar Saga 40 Mini付属の接続ケーブルを準備します。

パネル背面の左上側に、シリコンカバーに隠れた端子があるので、こちらに接続ケーブルの一端を差し込んでください。

Jackery Solar Saga 40 Mini付属の接続ケーブルを準備

隙間ができないよう、ケーブルをソーラーパネルのDC入力端子にしっかりと奥まで差し込みます。

ケーブルをソーラーパネルのDC入力端子にしっかりと奥まで差し込みます。

Step4:Jackeryポータブル電源100 Plus/300 Plus/240 Newの入力ポートは【USB-C】ですので、付属の【DC8020 - USB-Cトランスジャック】を使い、Jackery Solar Saga 40 Miniの出力ポートを【DC8020】へ【USB-C】に変換します。

付属の【DC8020 - USB-Cトランスジャック】を使い、Jackery Solar Saga 40 Miniの出力ポートを【DC8020】へ【USB-C】に変換

Step5:パネルの出力ポートをUSB-Cに変換できましたら、ポータブル電源のUSB-C入力ポート(【IN/OUT 100W MAX】と記載のポート)に接続していきましょう。

ポータブル電源のUSB-C入力ポート(【IN/OUT 100W MAX】と記載のポート)に接続

隙間ができない構造になっているので、ポータブル電源DC入力端子の奥までしっかりと差し込んでください。

ポータブル電源DC入力端子の奥までしっかりと差し込んでください。

Step6:ポータブル電源の液晶画面に「INPUT」が「0W」以外の数字が表示されていれば、正常にソーラー充電が開始されています。あとは自動的に充電が進行していくので、特に操作をする必要はありません。

正常にソーラー充電開始

ただし、INPUTに表示されるワット(W)数は、天気や太陽の角度により異なります。必要に応じて設置場所の変更や角度の調整を行ってください。

6.Jackeryポータブル電源とソーラーパネル(SolarSaga 40 Mini)接続時のQ&A

Jackeryポータブル電源とJackery SolarSaga 40 Mini接続時のQ&Aをまとめています。

● お手元にあるソーラーパネルの型番を確認する方法は?

● お手元のJackeryポータブル電源の型番を確認する方法は?

● ポータブル電源側にDC入力ポートが2つありますが、どちらを使用しても問題ないですか?

Jackeryポータブル電源やソーラーパネルの型番の確認方法や使用方法でお悩みの方はご確認ください。

①お手元にあるソーラーパネルの型番を確認する方法は?

Jackeryのソーラーパネルの型番は本体に記載があります。SolarSaga 40 Miniの場合は、パネル面の下端が型番の記載部分です。

パネル面の下端が型番の記載部

そのほかの機種の場合は、主に背面に記載があります。例としてJackery SolarSaga 100W(JS-100C)の場合は、スタンド側から見て左上の部分です。「モデル」または「型番」と記載の箇所が型番ですので、こちらをご確認ください。

Jackery SolarSaga 100W(JS-100C)の型番確認方法

②お手元のJackeryポータブル電源の型番を確認する方法は?

Jackeryポータブル電源の型番は本体に記載があります。機種により記載の箇所は異なるため、背面または底面をご確認ください。

背面の場合:

型番の記載場所

底面の場合:

Jackeryポータブル電源型番の記載場所

③ポータブル電源側にDC入力ポートが2つありますが、どちらを使用しても問題ないですか?

DC入力ポートが2つある機種の場合は、どちらにソーラーパネルの出力ポートを接続しても問題ありません。

ポータブル電源側にDC入力ポートが2つありますが、どちらを使用しても問題ないですか?

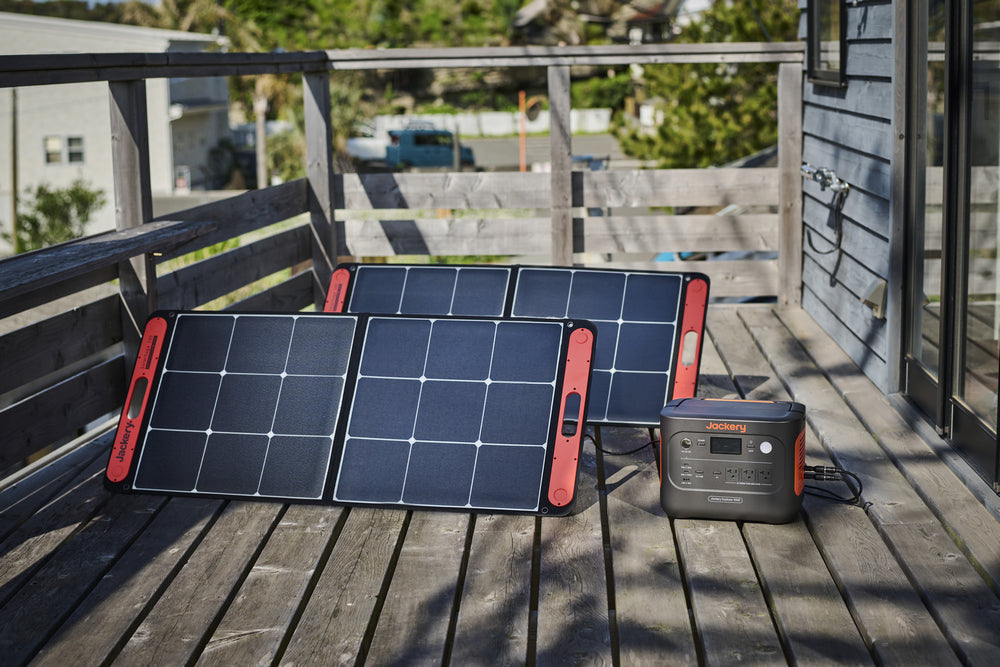

2つ目のDC入力ポートは、複数のソーラーパネルを並列接続する際に使用します。
